SCHILLING - Alu-Portalkran

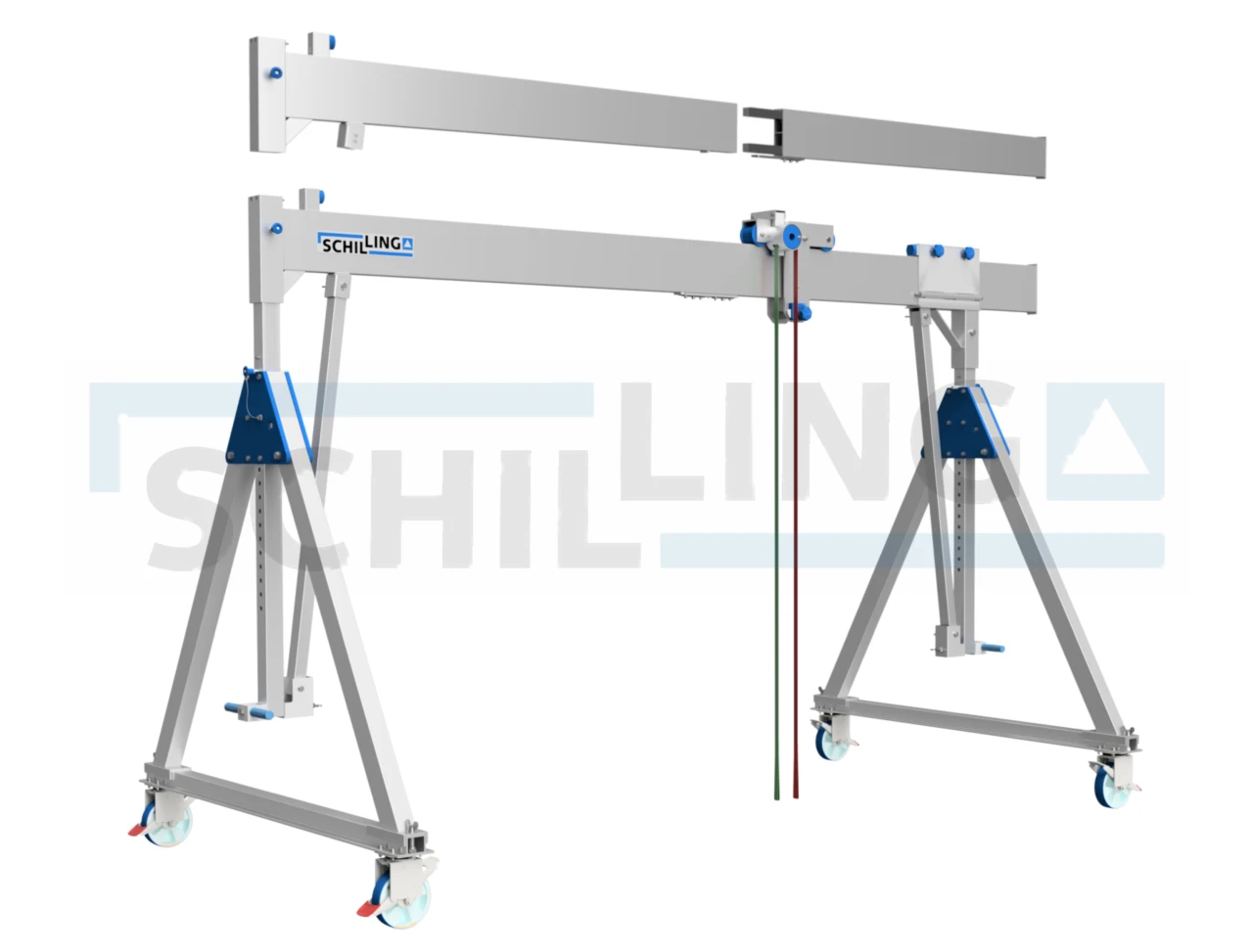

Der ALU-Portalkran. Schwere Lasten, leicht bewegt.

Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Bei diesem Krantyp kann die Last mit Hilfe der Laufkatze verfahren und abgesetzt werden. Zudem kann der komplette Kran auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen blockieren.

Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübelbefestigungen oder ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

Einhängepunkt min. - max. in mm: 1699 - 2099
Gesamthöhe min. - max. in mm: 2144 - 2544
Verstellbereich Trägerstütze in mm: 400
Verstellbereich Verstellfuß in mm: 0
Gesamtverstellbereich in mm: 400
Gesamtbreite Kran max. in mm: 5234
Abstand zwischen den Seitengestellen unten max. in mm: 4849

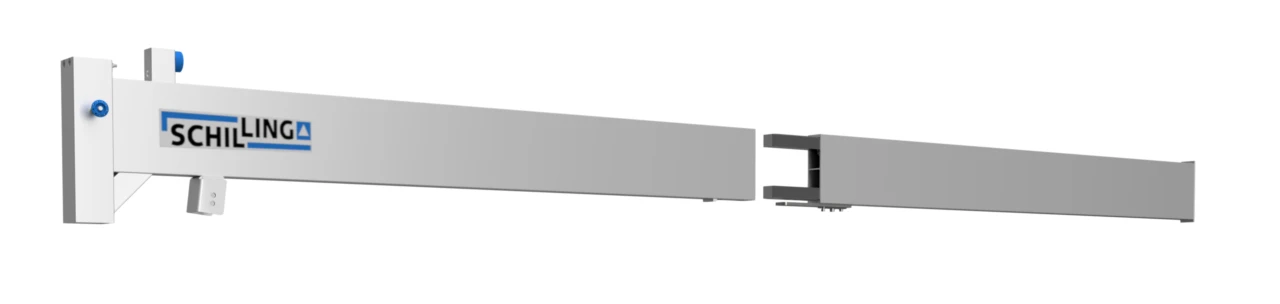

Alu-Träger: teil- bzw. steckbarer Einzelträger
Trägerprofil in mm: 220x60
Gesamtlänge des Trägers in mm: 5100
Nutzbare Trägerlänge in mm: 4399

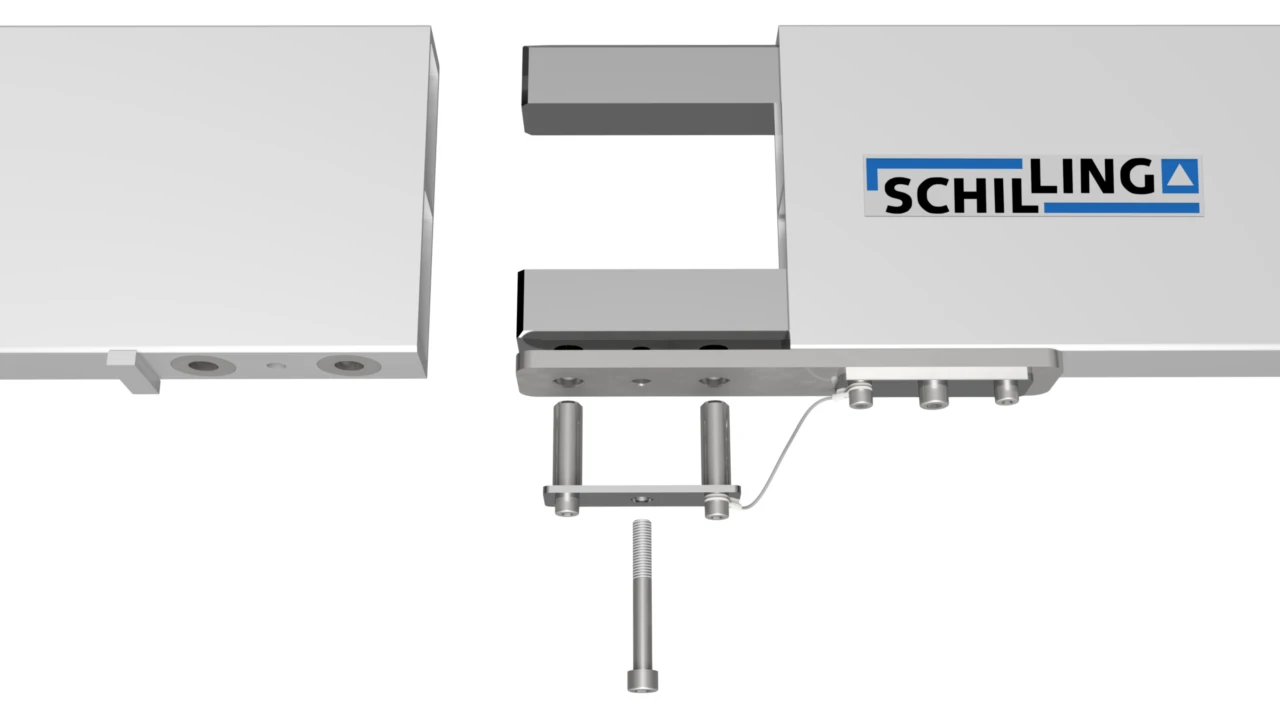

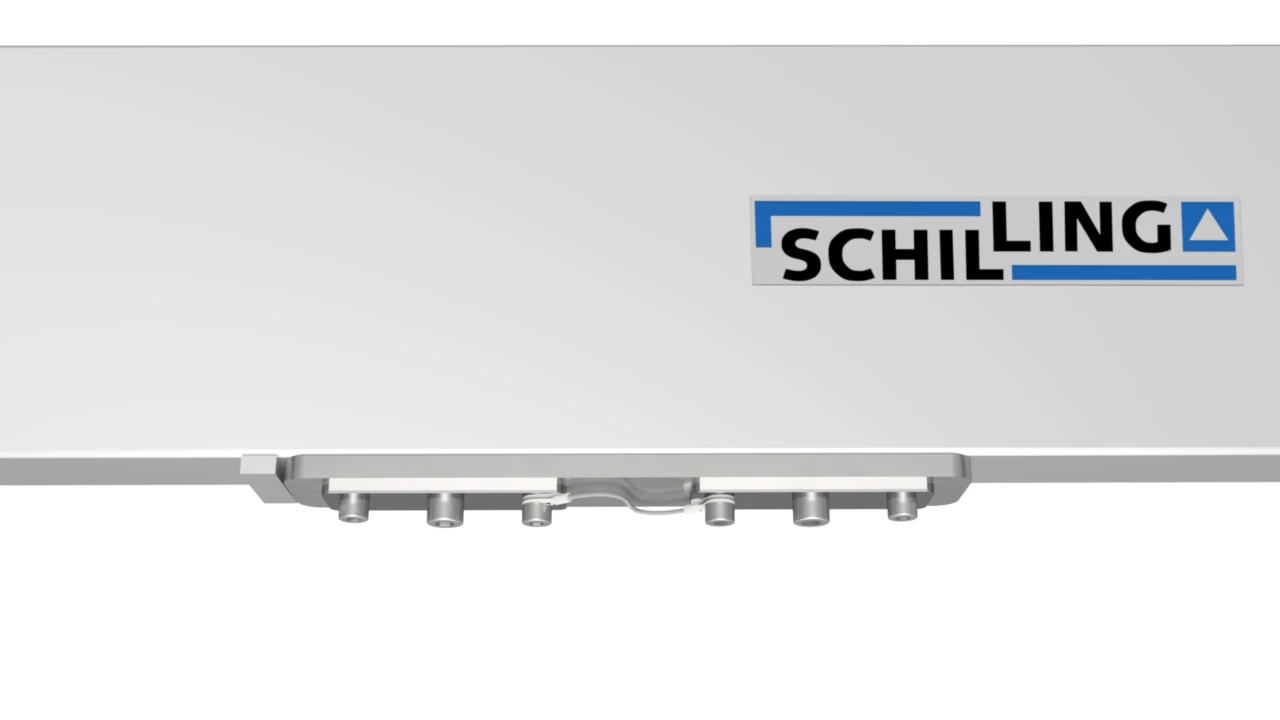

Trägerteilung in mm: 3000 / 2000
Eines der beiden Stücke (mit Hülse) ist als Einzelträger einsetzbar
Folgende Kombinationen sind möglich:
1. Trägerlänge in mm: 5000
2. Trägerlänge in mm: 3000
3. Trägerlänge in mm: 2000
Trägeraufnahme 1: Hülse 92x92 mit Anschlagpuffer und Querstrebenanschluss
Trägeraufnahme 2: Abschlussleiste
Bockstrebenprofil in mm: 100x70
Trägerstützenprofil in mm: 71x71
Trägerstützenlänge 1 / 2 in mm: 1400 / 1150
Anzahl Räder je Seitengestell: 2x pro Seitengestell

• Stahlblech-Lenkrollen
• Schwerlast-Polyurethan-Laufbelag
• mit integriertem Rad- und Drehkranzfeststeller

Die Roll- und Schwenkbewegungen lassen sich im Ruhezustand blockieren.


• 2 Stück Seitengestell, klappbar
  Mit einer höhenverstellbaren Trägerstütze

  Rastermaß: 50 mm
• Mit 4 Stahlblech-Lenkrollen
  Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.

  Raddurchmesser: 200 mm
  Radbreite: 50 mm
• Die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden.

• Ein Satz Aluminium-Sonderprofil-Träger
  Ein Satz besteht aus 2 Einzelträgern
  Teil- bzw. steckbar
• Eine obenliegende feststellbare Laufkatze
  In die Laufkatze wird z.B. das Hebezeug (Flaschenzug) oder entsprechende Hebebänder eingehängt.
  Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder „x-beliebigen“ Position arretierbar.
• Vier Anschlagpuffer
• Anfahrschutz für die Laufkatze
• Ein Aufsteckstutzen
  Damit werden die beiden Alu-Träger in exakter Parallelität fixiert
• Ein integrierter Horizontalversteller
  Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben.

• elektrisch verfahrbare Laufkatze - Funk
• elektrisch verfahrbare Laufkatze - Direkt
• Elektrokettenzug - Funk
• Flaschenzug aus Aluminium
• Elektrokettenzug
• Verkabelung, Stromzuführung
• umlaufendes Band
• Handwinde für SCHILLING - Alu-Portalkran
• Fahrgestell für Alu-Portalkran
• Wandkonsole für Alu-Portalkran
