Fahrbarer Aluminium-Portalkran für die Satellitenintegration im Reinraum

Bei der Integration von Satelliten und sensiblen Nutzlasten sind präzise Hebe- und Positioniervorgänge gefragt – insbesondere dann, wenn gleichzeitig nur begrenzte Raumhöhe und Raumbreite zur Verfügung stehen.

Für diese anspruchsvolle Anwendung kommt bei unserem Kunden ein speziell konfigurierter fahrbarer Aluminium-Portalkran von SCHILLING im Reinraum zum Einsatz. Mit einer Traglast von 1.000 kg, Doppelträger, ATEX-Ausführung und elektrischer Laufkatze unterstützt die Kranlösung unterschiedliche Aufgaben bei der Satellitenintegration.

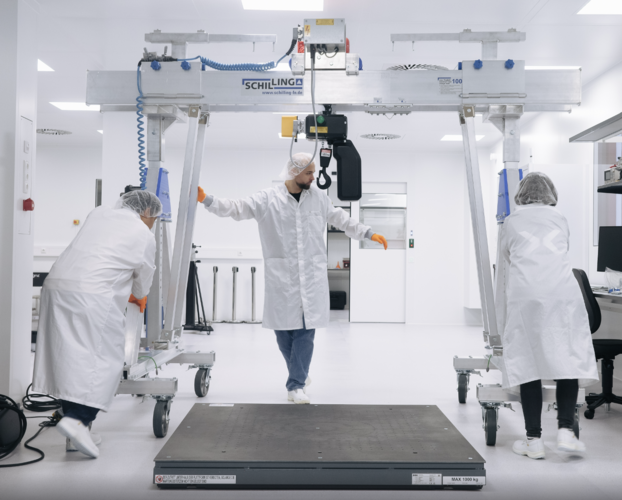

Der Portalkran im Reinraum wird insbesondere bei der Integration von Satelliten, beim Heben von Nutzlasten sowie beim Heben und Positionieren schwerer Integrationstische eingesetzt.

Präzises Heben und Positionieren bei begrenzten Platzverhältnissen

Eine besondere Herausforderung bei dieser Anwendung sind die begrenzte Raumhöhe und Raumbreite. Gleichzeitig müssen die unterschiedlichen Lasten bei den Integrationsarbeiten präzise gehoben und positioniert werden können.

Um die Kranlösung optimal an die vorhandenen Platzverhältnisse anzupassen, wurde die Trägerlänge entsprechend der begrenzten Raumbreite gekürzt.

Ein weiterer Vorteil sind die Horizontalversteller an beiden Seitengestellen. Mit ihnen lässt sich die Position der Seitengestelle entlang des Trägers verändern. So können die Seitengestelle – wie bei dieser Anwendung – nach innen eingerückt werden. Dadurch lässt sich der Aluminium-Portalkran flexibel an die vorhandenen räumlichen Gegebenheiten und die jeweilige Hebeaufgabe anpassen.

Der fahrbare Aluminium-Portalkran ist zusätzlich mit Richtungsverstellern sowie einer elektrisch verfahrbaren Laufkatze inklusive Elektrokettenzug ausgestattet.

Die elektrische Laufkatze ermöglicht das Heben und Senken der Last sowie das horizontale Verfahren entlang des Doppelträgers. Dadurch können Payloads, Integrationstische und weitere Lasten entsprechend der jeweiligen Arbeitssituation positioniert werden.

Funkfernsteuerung für mehr Flexibilität beim Positionieren

Die elektrisch verfahrbare Laufkatze mit Elektrokettenzug ist zusätzlich mit einer Funkfernsteuerung ausgestattet. Über diese lassen sich die Funktionen Heben, Senken und Verfahren aus sicherer Distanz steuern.

Gerade bei der Satellitenintegration im Reinraum bietet dies einen wichtigen Vorteil: Der Bediener kann seine Position flexibel wählen und den Hebe- und Positioniervorgang aus einer geeigneten Perspektive begleiten.

Aufbau auf niedrigem Niveau dank Höhenverstellung mit Handwinden

Auch die begrenzte Raumhöhe wurde bei der Konfiguration des Aluminium-Portalkrans berücksichtigt. An jedem Seitengestell befindet sich eine Handwinde zur Höhenverstellung.

Der Kran kann dadurch zunächst auf niedrigem Niveau aufgebaut werden. Anschließend wird der Doppelträger mithilfe der beiden Handwinden auf die benötigte Arbeitshöhe eingestellt.

Diese Lösung erleichtert den Aufbau bei eingeschränkten Platzverhältnissen und ermöglicht eine flexible Anpassung der Kranhöhe an die jeweilige Hebeaufgabe.

ATEX-Portalkran für besondere Einsatzbedingungen

Neben den Anforderungen an Platzverhältnisse und Positionierung wurde der Aluminium-Portalkran in ATEX-Ausführung realisiert. Die Kranlösung ist für den Betrieb sowohl in der Halle als auch im Freien ausgelegt.

Zur Ausstattung gehören der teil- bzw. steckbare Doppelträger, Richtungsversteller, die elektrisch verfahrbare Laufkatze inklusive Elektrokettenzug und Funkfernsteuerung sowie die erforderliche Verkabelung und Stromzuführung.

Der komplette Aluminium-Portalkran wurde von SCHILLING anschluss- und betriebsfertig ausgeliefert.

Technische Eckdaten des Aluminium-Portalkrans

• Fahrbarer Aluminium-Portalkran
• Traglast: 1.000 kg
• Teil- bzw. steckbarer Doppelträger
• ATEX-Ausführung
• Horizontalversteller an beiden Seitengestellen
• Richtungsversteller bei den Rädern
• Elektrisch verfahrbare Laufkatze
• Elektrokettenzug
• Funkfernsteuerung
• Höhenverstellung über zwei Handwinden
• Für den Betrieb in der Halle und im Freien ausgelegt
• Anschluss- und betriebsfertige Auslieferung

Sie suchen eine flexible Hebelösung für anspruchsvolle Einsatzbedingungen?

Ob Reinraum, explosionsgefährdeter Bereich, begrenzte Platzverhältnisse oder besondere Anforderungen an das präzise Heben und Positionieren von Lasten: SCHILLING unterstützt Sie bei der Auswahl und Konfiguration der passenden Hebetechnik für Ihre Anwendung.

Entdecken Sie:

• fahrbare Aluminium-Portalkrane
• stationäre Aluminium-Portalkrane
• elektrische Laufkatzen und Elektrokettenzüge
• Sonderlösungen
• individuell konfigurierte Aluminium-Kransysteme Made in Germany

Nehmen Sie gerne Kontakt mit uns auf – wir beraten Sie persönlich zu Ihrer Hebeaufgabe.
