Kran Zubehör und Ersatzteile von SCHILLING
Das SCHILLING Original Zubehör ergänzt Ihre Krane und Hebevorrichtungen um durchdachte Details – für mehr Flexibilität, Sicherheit und Effizienz im täglichen Einsatz.

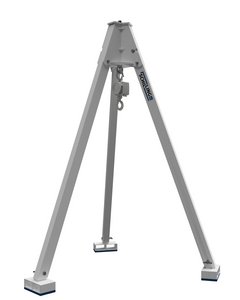

Ob Wandkonsole, Ausleger-Seitengestell oder Fahrgestell mit Vollgummireifen und Richtungsfeststeller: Mit unserem Zubehör passen Sie Ihr SCHILLING Produkt im Handumdrehen an Ihre spezifischen Anforderungen an. Für präzise Hubvorgänge stehen verschiedene Hebehilfen zur Verfügung, etwa eine Handwinde für Krane, ein Flaschenzug, der auch für unsere Alu-Dreiböcke genutzt werden kann, oder ein Elektrokettenzug.
Auch die Verkabelung und Stromzuführung lassen sich optimal integrieren, um sichere und effiziente Arbeitsabläufe zu gewährleisten. Das umlaufende Band erhöht dabei zusätzlich die Betriebssicherheit. Zur Aufbewahrung und zum Transport bieten wir eine robuste Verpackungs- und Transportkiste, in der sich alle Komponenten – inklusive Zubehörteile – sauber und platzsparend verstauen lassen. Und sollten Sie einmal ein Ersatzteil benötigen, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Elektrische Laufkatze, Fahrgestelle, Handwinden und Ausleger

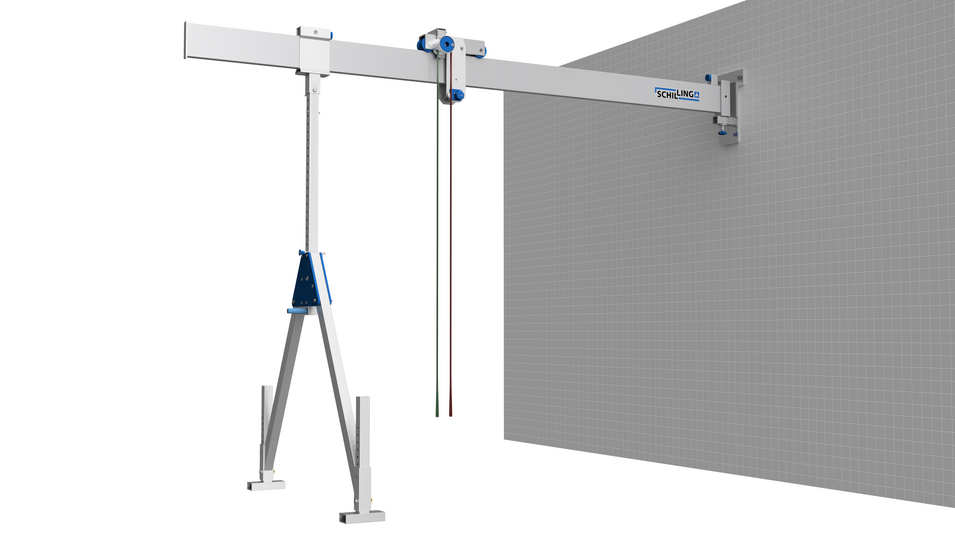

Mit der Wandkonsole kann der Alu-Träger auf einer Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Alu-Portalkrans erweitert. Der Alu-Träger/Alu-Doppelträger ist auf der Wandkonsole im unbelasteten Zustand um 180° schwenkbar.

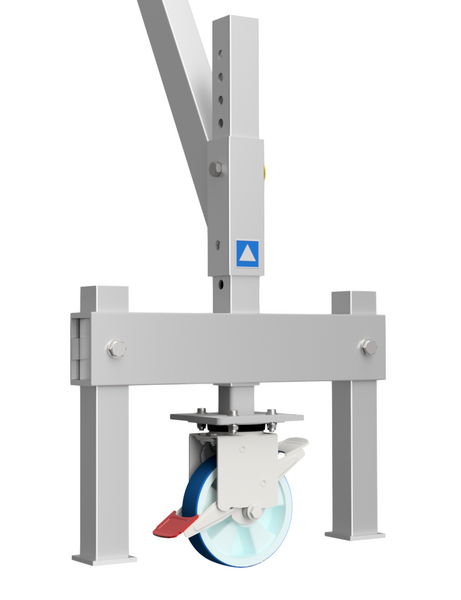

Das Fahrgestell ermöglicht das einfache Verfahren des unbelasteten, montierten Alu-Portalkrans – ganz ohne Auf- oder Abbau. Die Gabeln an den Verstellfüßen halten das Seitengestell während der Montage sicher in Position, während federnd gelagerte Rollen beim Verfahren mobil und unter Last automatisch stabil werden – so lässt sich der Kran mühelos an den gewünschten Einsatzort bewegen. Die Verstellfüße sind einzeln höhenverstellbar, ein Satz besteht aus vier Gabeln.

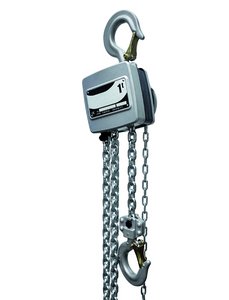

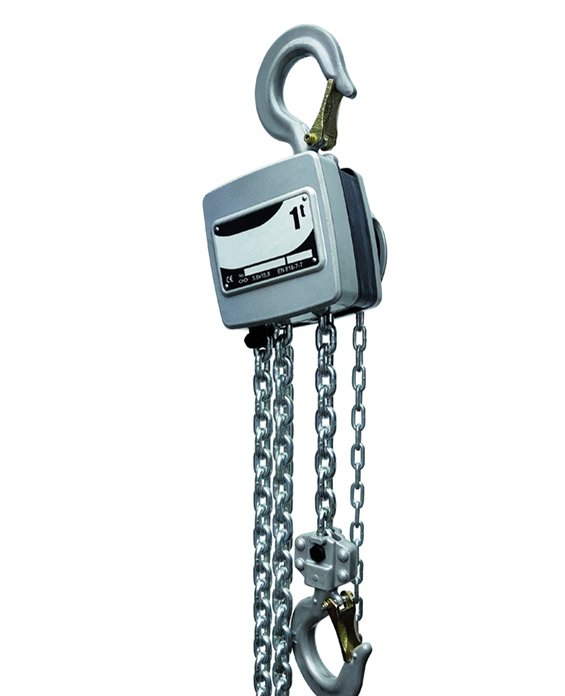

Der SCHILLING Flaschenzug kombiniert eine kompakte Bauweise mit hochwertigen Werkstoffen und minimalem Eigengewicht – ideal für einfaches Ein- und Umhängen. Ein zweistufiges Stirnradgetriebe und eine sichere Lastdruckbremse mit asbestfreien Bremsscheiben sorgen für präzises und kontrolliertes Heben. Die verzinkte Rundgliederkette nach DIN 5684 ist besonders robust und langlebig, der kugelgelagerte Lasthaken mit integrierter Sicherheitsklappe gewährleistet eine zuverlässige Lastaufnahme. Ein geschlossenes Gehäuse schützt Antrieb und Bremse vor Verschmutzungen, alle mechanischen Teile bestehen aus hochwertigem Stahl. Zum Lieferumfang gehört ein Kettenspeicher, in dem die Lastkette sicher verstaut wird. Das verhindert Beschädigungen oder Kratzspuren und hält die geölte Kette sauber – für einen dauerhaft reibungslosen Betrieb.

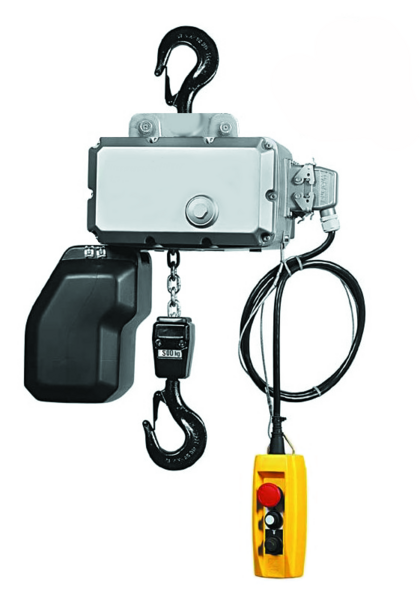

Kompakt, robust und vielseitig: Der SCHILLING Elektrokettenzug mit Aufhängehaken ist für den Einsatz in Halle und Freigelände ausgelegt. Mit Schutzart IP55 nach EN 60529 ist er zuverlässig gegen Strahlwasser geschützt und arbeitet selbst unter anspruchsvollen Bedingungen von - 20 bis + 40 °C Umgebungstemperatur.
Das Hubwerk bietet eine Hubgeschwindigkeit von 1,00 / 4,00 m/min bei einer Leistung von 0,2 / 0,8 kW und einer Einschaltdauer von 20 / 40 % ED. Die verzinkte Lastkette und die stationäre Befestigung sorgen für präzises und sicheres Arbeiten.
Elektrisch überzeugt der Kettenzug durch eine Direktsteuerung mit 400 V Betriebsspannung, 48 V Steuerspannung und 50 Hz Frequenz. Das Steuergerät ist inklusive Steuerkabel im Lieferumfang enthalten und ebenfalls nach IP55 geschützt. Der Elektrokettenzug wird nach den geltenden EG-Maschinenrichtlinien, dem Gerätesicherheitsgesetz und der BGV gefertigt und ist optional auch mit Funksteuerung erhältlich.

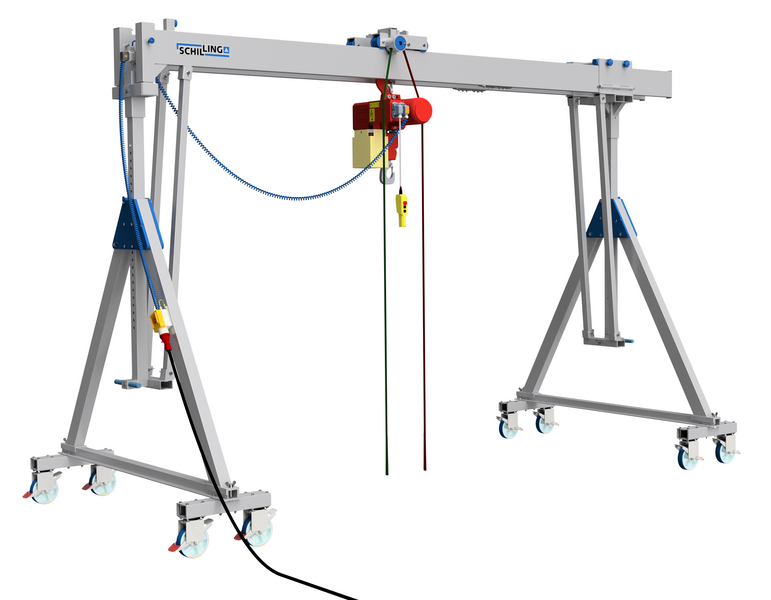

Eine zuverlässige Verkabelung und Stromzuführung ist die Grundlage für den sicheren und effizienten Betrieb jedes SCHILLING Alu-Portalkrans. Unsere Systeme werden anschluss- und betriebsfertig ausgeliefert – inklusive Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV und BGV A3, erstellt durch unseren Elektromeister-Betrieb.
Die Standardausführung umfasst Drehstrom 400 V / 16 A, 50 Hz, 5-polig, mit integriertem Schalter und Phasenwender (CEE-Anschluss). Eine robuste PUR-Wendelleitung gewährleistet eine flexible Energiezuführung, während der elektrische Anschluss des Kettenzugs über eine 6-polige Steckvorrichtung erfolgt – Schutzart IP66 nach DIN EN 60529.
Alle elektrischen Komponenten sind für den Innen- und Außenbereich geeignet und sorgen unter normalen Betriebsbedingungen für einen sicheren und langlebigen Einsatz.
Das umlaufende Band für SCHILLING Alu-Portalkrane ermöglicht das sichere und komfortable Bewegen der Laufkatze, ohne dass sich der Anwender im Gefahrenbereich aufhalten muss. Von außerhalb lässt sich die Laufkatze auf dem Alu-Träger oder Doppelträger präzise steuern, was die Arbeit deutlich erleichtert und die Sicherheit im täglichen Einsatz erheblich erhöht.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe und Trägerlänge des jeweiligen Portalkrans. An beiden Enden sind Klemmplatten integriert, die zur Gewichtsbeschwerung dienen. Über eine Klemmvorrichtung wird das Band an den Stirnseiten des Alu-Trägers (Einzelträger) sowie am Horizontalversteller (Doppelträger) befestigt. So erhält das Band die nötige Spannkraft, und der Bereich unter der feststellbaren Laufkatze bleibt frei.

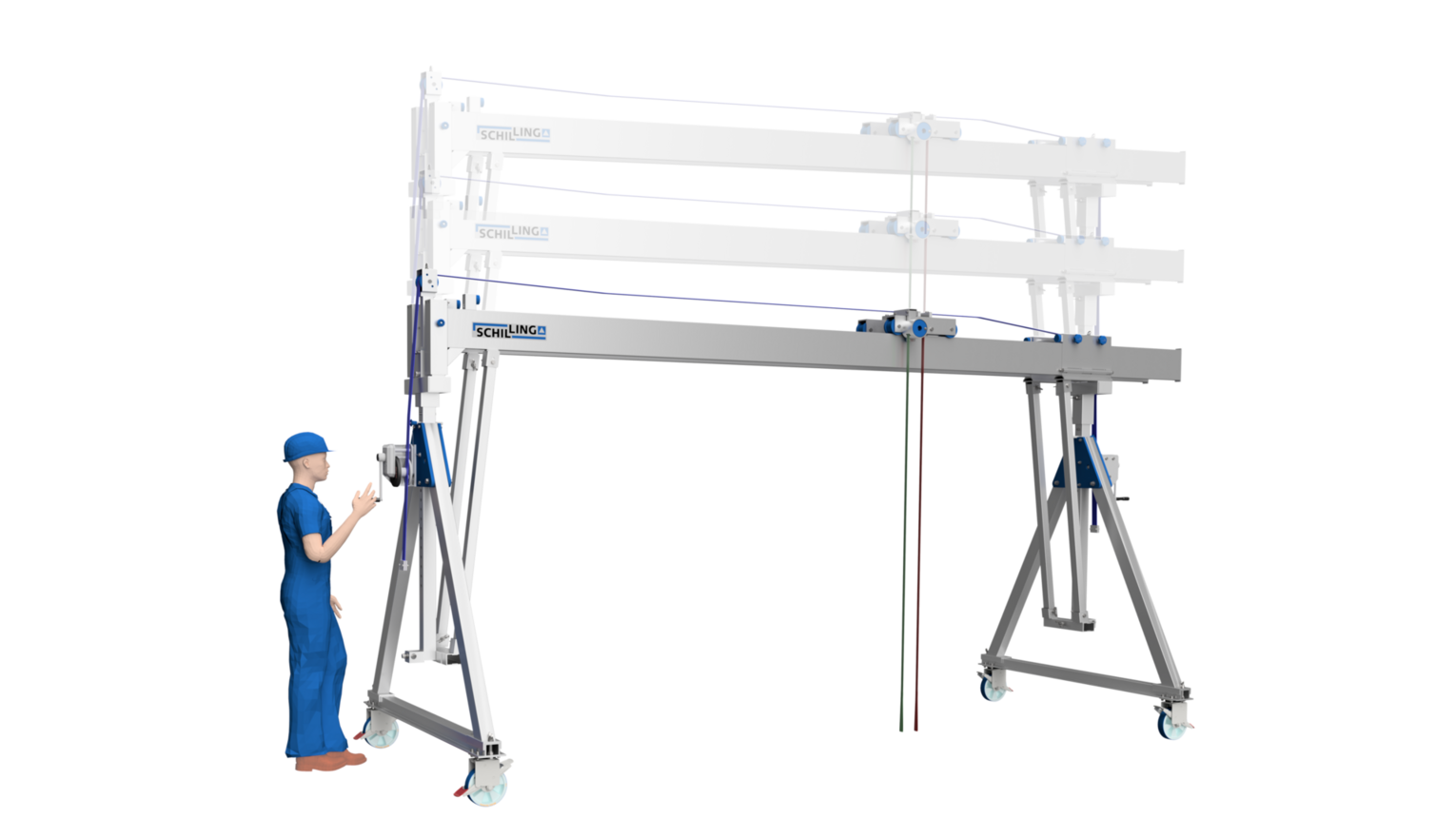

Die Handwinde für SCHILLING Alu-Portalkrane ermöglicht das komfortable Einstellen der Arbeitshöhe – ausschließlich ohne angehängte Last. Ein Satz besteht aus zwei Handwinden, jeweils eine pro Seitengestell, und wird inklusive verdrehsicherem Drahtseil mit 7 mm Durchmesser geliefert. Der Alu-Portalkran wird zunächst auf niedrigem Niveau aufgebaut und anschließend mithilfe der Handwinden präzise auf die gewünschte Arbeitshöhe eingestellt.

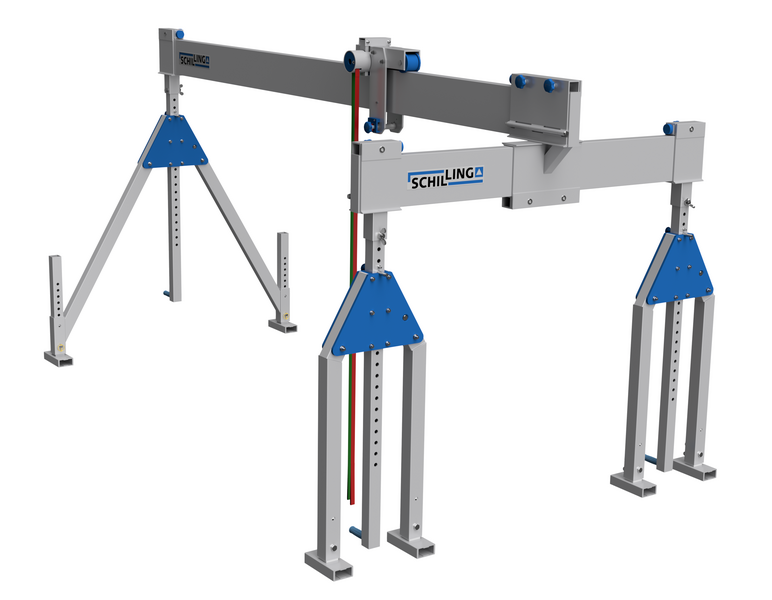

Das Ausleger-Seitengestell dient als praktische Ergänzung für SCHILLING Alu-Portalkrane. Es kommt überall dort zum Einsatz, wo die Standard-Seitengestelle nicht direkt hinter der Last positioniert werden können, zum Beispiel, wenn sich ein Grabstein unmittelbar vor einer Mauer befindet. So ermöglicht das Ausleger-Seitengestell das sichere Heben und Positionieren von Lasten auch unter beengten oder ungewöhnlichen Platzverhältnissen.

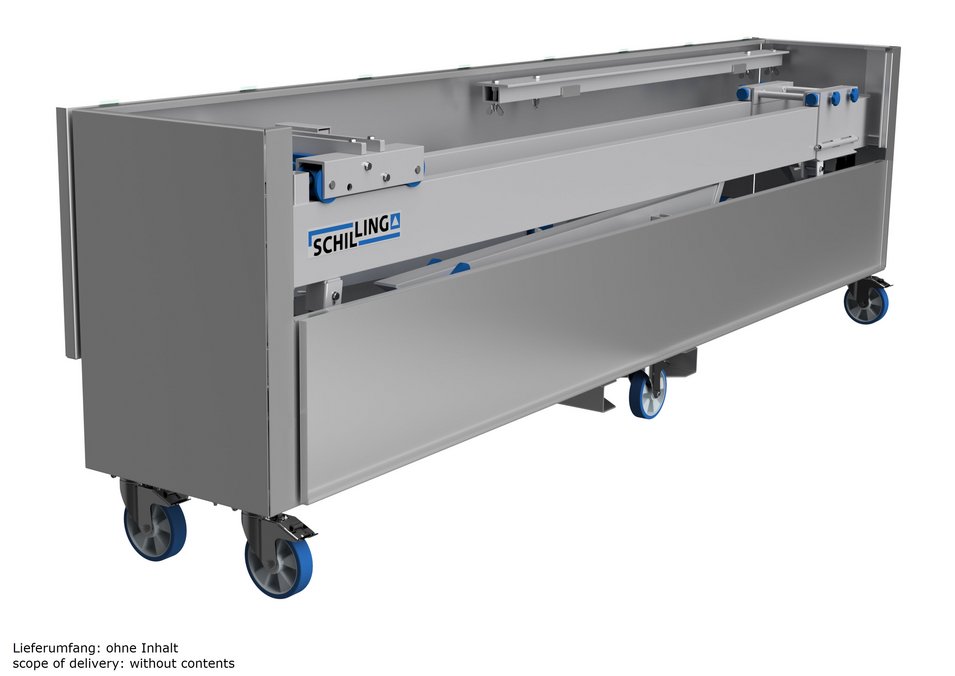

Die SCHILLING Verpackungs- und Transportkiste ist die perfekte Lösung für den sicheren und platzsparenden Transport unserer Alu-Portalkrane und Zubehör. Sie ist mit einem aufklappbaren Deckel, stabilen Scharnieren und einer Lasche zum Einhängen eines Vorhängeschlosses ausgestattet. Zwei Schalenklappgriffe auf dem Deckel erleichtern das Handling.
Die Stahlblech-Lenkrollen mit Schwerlast-Polyurethan-Laufbelag und integrierter Rad- und Drehkranzbremse ermöglichen das einfache Bewegen der Kiste. Der verstärkte Boden ist so konstruiert, dass die Kiste mit einem Handgabelhubwagen oder Stapler angehoben und beispielsweise auf einen LKW verladen werden kann.

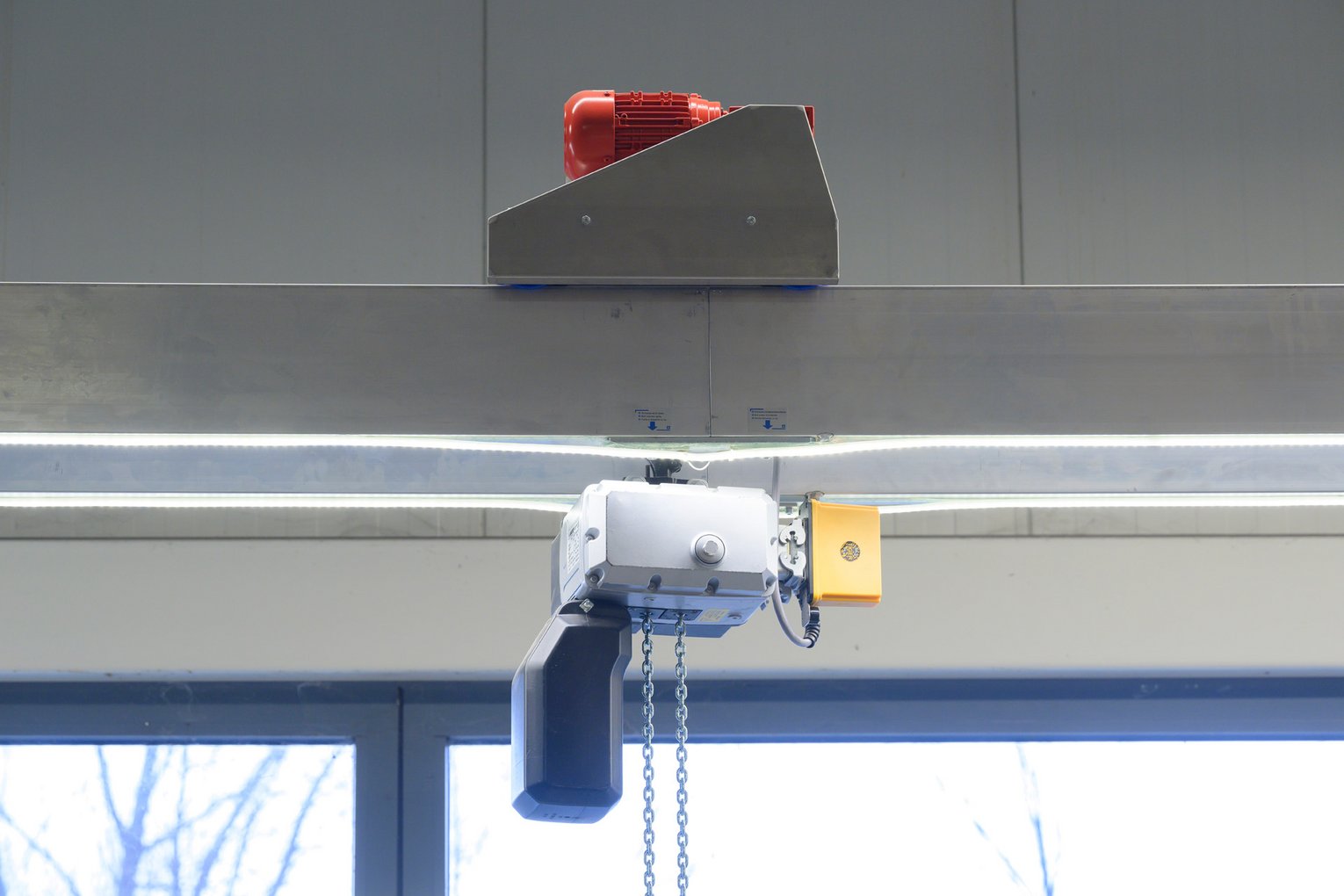

Aufgrund der durchdachten Konstruktion unserer SCHILLING Portalkrane genügt es bei der Handhabung von Lasten meist, die Laufkatze manuell zu bewegen und das selbst bei schweren Gewichten. Mit der elektrisch verfahrbaren Laufkatze steigt der Bedienkomfort jedoch nochmals deutlich und die Arbeit mit dem Portalkran wird spürbar erleichtert.
Die elektrische Laufkatze reduziert den körperlichen Aufwand und sorgt für ein komfortables und ergonomisches Arbeiten. Sie bewegt Lasten gleichmäßig und kontrolliert, selbst bei schweren oder sperrigen Gütern. Dank des elektrischen Antriebs lassen sich Hub- und Fahrbewegungen präzise ausführen – ganz ohne Kraftanstrengung durch den Anwender.
Ein weiterer Vorteil ist die hohe Präzision: Die Last lässt sich sanft, exakt und positionsgenau bewegen, was besonders wichtig ist beim Heben und Positionieren empfindlicher oder hochwertiger Materialien, die sorgfältig behandelt werden müssen.
Unsere SCHILLING Krane und Hebesysteme werden in Friedrichshafen am Bodensee mit höchster Fertigungsqualität und Präzision hergestellt. Doch selbst bei bester Technik kann im Laufe der Jahre einmal ein Ersatzteil erforderlich werden.
Im SCHILLING-Shop finden Sie alle Ersatzteile für Ihr Hebeprodukt. Sollten Sie ein spezielles Ersatzteil oder weitere Unterstützung benötigen, steht Ihnen unser Team gerne zur Seite.
